Cаморегулирующийся греющий кабель (без защитной оплетки) применяется для обогрева бытовых и промышленных трубопроводов, водостоков, теплых полов, резервуаров и емкостей, открытых площадок в тех случаях, когда не требуется дополнительная защита кабеля от механических повреждений или ультрафиолетовых лучей.

В отличие от подогревателей старого поколения, работающих по принципу нагрева металлических проводников путем прохождения через них электротока, серия кабелей SRL10-2 функционируют на базе свойств Положительного Температурного Коэффициента и нагрева полупроводникового сердечника.

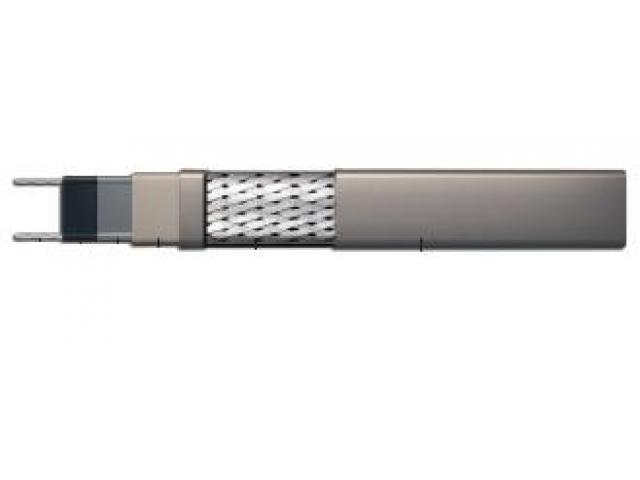

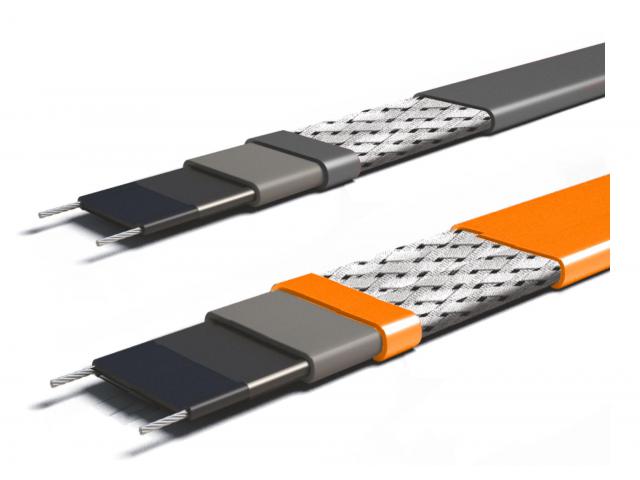

Строение неэкранированного кабеля

   Наружняя полиолефиновая оболочка.
Внутреняя полиэфирная оболочка.
Полупроводящая саморегулирующая матрица.
Медные жилы диаметром от 1.3 мм.

Наружная полиолефиновая оболочка кабеля без оплётки применяется преимущественно для бытовых объектов, где не требуется дополнительная защита от механических повреждений. Полиолефиновая оболочка обеспечивает кабелю повышенную износостойкость. Внутренняя полиэфирная оболочка обеспечивает равномерное распределение тепла и защиту греющих жил.

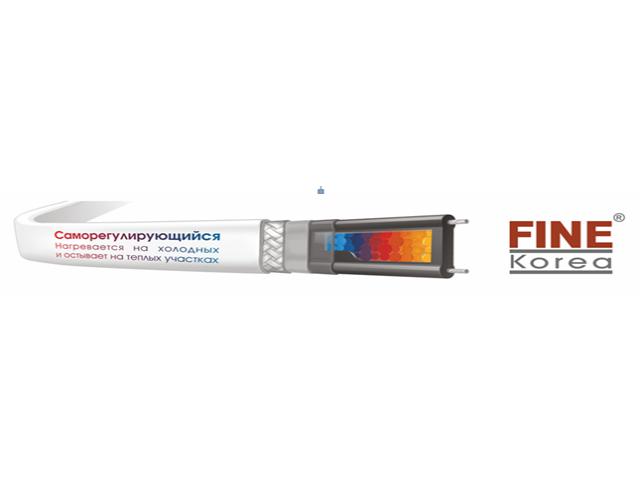

Полупроводящая саморегулирующаяся матрица является основным компонентом саморегулирующегося нагревательного кабеля, увеличивая тепловыделение при уменьшении температуры окружающей среды и наоборот.

Медные полупроводниковые жилы служат для питания саморегулирующейся матрицы.

Максимальная температура (рабочая)
65°С

Максимальная температура (воздействия)
85°С

Минимальная температура монтажа
-40°С

Рабочее напряжение
220-240 В

Температурный класс
Т6

Электрическое сопротивление изоляции
103 Мом*м

Электрическое сопротивление экранирующей оплетки
не более 10 Ом/км

Диапазон температуры окружающей среды
-50..+50°С

Относительная влажность воздуха при температуре 35°С
98 +(-)2%

Сечение жилы
1,3мм2

Минимальный радиус изгиба
50 мм.

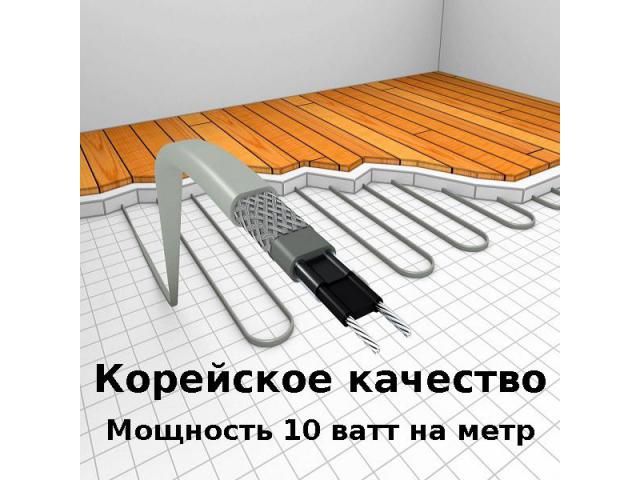

Способ монтажа:кабель для обогрева пола

Расчет мощности и шага укладки
Способ монтажа:кабель для обогрева пола

Расчет мощности и шага укладки
Способ монтажа:кабель для обогрева пола

Расчет мощности и шага укладки

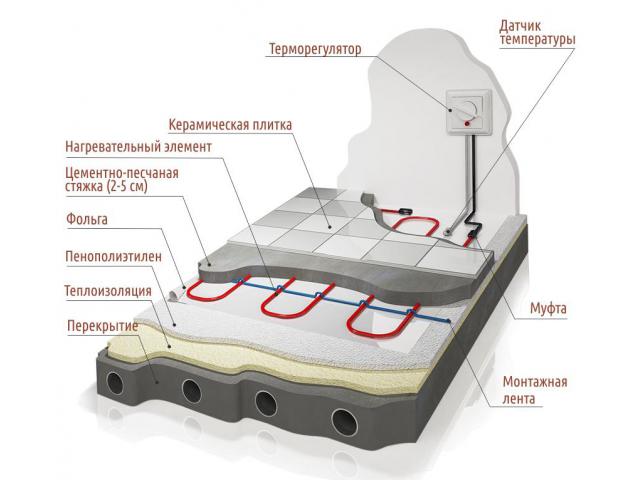

Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-200 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.
